為PCB添加絲印信息是PCB設計中的一道重要工藝，準確合理的絲印設計會(huì )為后續的PCBA加工工序帶來很大幫助，接下來為大家介紹PCB設計中如何為smt器件添加絲印。

絲印的作用

PCB上的絲印是非常常見的，PCB上的絲印具有許多輔助性功能，例如：指示PCB的產品型號，制板日期，防火等級等，還有一些接口、跳線的標注等等不一而足。

對于非高密度板，我們習慣用絲印標出元器件的外框，一腳位等等信息，以方便我們手動焊接或者維修時進行識別。

高密度PCB無絲印

smt元器件繪制絲印注意事項
1、SOIC類元器件，為了避免絲印占用額外的布局空間，應在SOIC器件下方畫出器件的邊框并標注器件的方向。

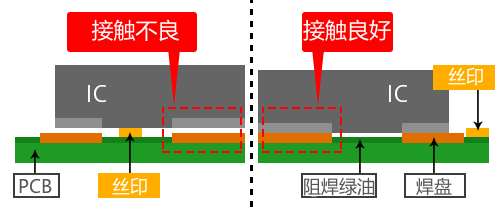

2、類似QFN扁平無引腳封裝器件，其元器件下方不能夠出現絲印框。因為絲印即使再細小，它也是有高度的，絲印的高度加上阻焊綠油層的高度，有可能會(huì )造成QFN這類的扁平無引腳器件封裝在smt焊接上與錫膏接觸不良，造成虛焊現象。如下圖所示



絲印造成焊接不良

3、表面貼無源器件下方進行絲印標注，如貼片電容， 貼片電阻 ，貼片二極管等，除了畫出這些表面貼元器件的邊框外，還需在元器件下方畫出標識，以區分是貼片電容還是貼片電阻或者是貼片二極管。



4、尺寸小于0603的貼片元器件，不建議在器件下方標注絲印。因為絲印的高度會(huì )影響焊接質量，絲印的印刷易存在位移偏差，造成絲印上焊盤，影響焊接質量。
